DIY Klangabenteuer: Amp Camp Amp (ACA) Projekt – Der perfekte Einsteiger-Verstärker für Hörner

Nelson Pass und der Amp Camp Amp (ACA) – Ein Einsteiger DIY-Projekt für Klang-Enthusiasten

Nelson Pass ist eine Ikone im Bereich der High-End-Audio-Verstärker. Der amerikanische Ingenieur, der hinter renommierten Firmen wie Pass Labs und First Watt steht, ist seit den 1970er Jahren dafür bekannt, Verstärker mit minimalistischen Schaltungen zu entwickeln, die trotz ihrer Einfachheit herausragende Klangqualität bieten. Besonders bekannt sind seine Class-A-Verstärker, die den Maßstab für natürliche und detaillierte Musikwiedergabe setzen. Für DIY-Audio-Enthusiasten hat Pass das "First Watt"-Projekt ins Leben gerufen, das sich auf Verstärker mit niedriger Wattzahl und überragender Klangtreue konzentriert. Der Amp Camp Amp (ACA) ist eines der zugänglichsten Projekte dieses Ansatzes und eine fantastische Möglichkeit, in die Welt des DIY-Audio-Baus einzutauchen.

Quelle: https://www.firstwatt.com/

Der Amp Camp Amp: Ein Einstieg in die Class-A-Verstärker-Welt

Vor einigen Jahren habe ich mich auf die Suche nach einem passenden Verstärker für mein Aktiv-System gemacht, das mit BMS 4592 Koaxial-Treibern und JBL 2360 Hörnern ausgestattet ist. Der BMS 4592 Treiber ist ein außergewöhnlicher Koaxialtreiber, der sowohl über eine Mittelton- als auch über eine Hochtonmembran verfügt, um eine präzise Wiedergabe über ein breites Frequenzspektrum zu ermöglichen. In Verbindung mit dem JBL Horn kann man so einen Frequenzbereich von 450Hz-20kHz abdecken. Durch den Koaxialen Aufbau benötige ich somit zwei Endstufen pro Lautsprecher, durch Stereo sind es dann vier. Daher kam der Stereo Amp Camp Amp (ACA) von Nelson Pass ins Spiel bzw. zwei bei mir – ein kleiner, aber äußerst interessanter Class-A-Verstärker, der sich für mein Setup hervorragend eignet.



Technische Daten des Amp Camp Amp:

• Leistung: 5 Watt an 4 und 8 Ohm
• Verzerrungen:
• Bei 1 Watt an 8 Ohm: K2 bei -50dB
• Bei 2 Watt an 8 Ohm: K2 bei -45dB
• Bei 5 Watt an 8 Ohm: K2 bei -40dB, 1% Verzerrung
• Rauschabstand: 110dB
• Verzerrung bei 4 Ohm: Höher als bei 8 Ohm

Quelle: https://www.firstwatt.com/

Für eine detaillierte technische Analyse des ACA empfehle ich den Testbericht auf AudioScienceReview:
Audioscience Review ACA

Was bedeutet das in der Praxis?

• Der Amp Camp Amp bietet zwar wenig Leistung, doch das ist für Hörner wie die JBL 2360 ideal, da sie sehr empfindlich sind und nur geringe Wattzahlen benötigen.
• Die Verzerrungen steigen bei 5 Watt an 8 Ohm spürbar an, was aber bei Hochwirkungsgrad-Lautsprechern im Normalbetrieb nicht bis selten relevant wird.
• Der Rauschabstand ist exzellent, was für eine klare und störungsfreie Wiedergabe sorgt. Ebenso ist kein Brumm vorhanden.

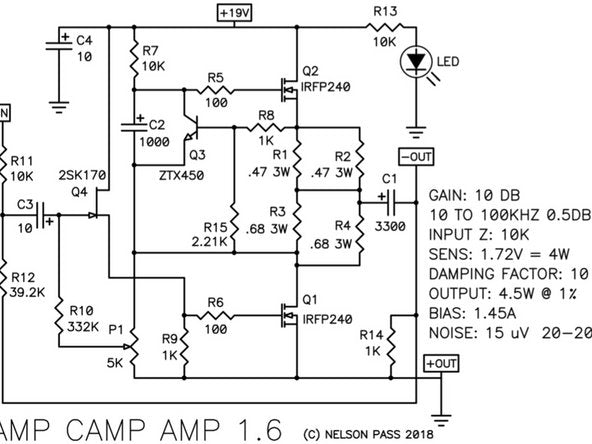

Besondere Merkmale des ACA in meiner Ausführung:

• 60.000 µF Kapazität pro Kanal
• FET-Input und MOSFET-Output im typischen Pass-Design
• Zwei IRFP240 MOSFETs
• Kurzschlussfeste Ausgänge

Materialien und Bauteile

Der Bau des ACA kann auf verschiedene Weisen angegangen werden. Entweder man bestellt den vollständigen Bausatz oder man bezieht nur die Platinen und sucht sich die Bauteile nach eigenem Ermessen bei verschiedenen Händlern zusammen.

Folgende Materialien habe ich für meinen Bau verwendet:

1. ACA Platinen:
   Link: ACA Platinen mit Bestückung

Von Vorteil ist, eine Platine zu erwerben, auf der bereits die Gleichrichtung, sowie Spannungsstabilisierung (Elkos) mit an Board ist. Platinen sind in der Regel auf Ebay zu finden.

1. Modushop Gehäuse:
   Modushop Mini Dissipante Gehäuse: Link zum Produkt
2. Rückwand-Fräszeichnungen:
   DXF Zeichnung Rückseite: Link zur Datei
3. Anschlüsse:
• Kaltgerätebuchse
• Cinch-Buchse
• Lautsprecherklemmen
4. Reichelt-Warenkorb:
• Wärmeleitpaste, Metalloxydpulver, 5ml, 1x
• Distanzhülsen, Metall, 6-Kant, M3, 5mm, 8x
• Ringkerntrafo, 120 VA, 2x 15V, 2x 4,0A, 1x

Darüber hinaus werden  M3 x 5mm und x8mm Schrauben benötigt, um die Platinen sowie die Transistoren und den Brückengleichrichter zu befestigen.

Warum ein 15V Ringkerntrafo und nicht 18V?

Ein 15V Ringkerntrafo liefert nach der Gleichrichtung etwa 21,21V (15V * 1,414), während ein 18V Trafo 25,45V liefert. Da die verwendeten Elkos für eine Spannung von 25V ausgelegt sind, könnte ein 18V Trafo auf Dauer die Lebensdauer der Bauteile beeinträchtigen, insbesondere bei Spannungsschwankungen. Der 15V Trafo bietet somit mehr Sicherheit und Langlebigkeit für das Projekt.

Bauprozess

Nach einiger Vorbereitungszeit und dem Warten auf die bestellten Teile konnte ich mit dem Bau beginnen:

1. Platinenteile verlöten:
   Ich bestückte und verlötete die Platinen selbst, was mir erlaubte, den Aufbau vollständig unter Kontrolle zu behalten.
2. Bohrungen vornehmen:
   In der Werkstatt meines Vaters bohrte ich die Löcher für die Abstandshalter, die Platinen, Transistoren und den Gleichrichter.
3. Platzierung der Platinen:
   Zuhause schnitt ich die Gewinde und montierte die Platinen.
4. Verdrahtung:
   Anschließend verdrahtete ich den Verstärker und verband die Rückseite mit allen Anschlüssen. Die Verdrahtung / Anschlüsse sind für erfahrene DIYler selbsterklärend.



Fazit: Klangqualität des Amp Camp Amp

Der Klang des Amp Camp Amp hat mich positiv überrascht. Er ist sehr homogen, kontrolliert, aber nicht zu straff. Die Bühnenabbildung ist ausgezeichnet und überzeugt mit Tiefe und Präzision. Dennoch muss man beachten, dass der Verstärker nur mit Lautsprechern hoher Empfindlichkeit sein volles Potenzial entfalten kann. Ich habe den ACA auch mit Lautsprechern getestet, die einen Wirkungsgrad von 90dB haben, aber das war zu wenig. Mindestens 95dBWirkungsgrad sollten es schon sein, damit der Verstärker die nötige Dynamik und Lautstärke erreichen kann.

Wer Lust auf ein spannendes DIY-Projekt hat und den charakteristischen Klang eines Class-A-Verstärkers erleben möchte, dem kann ich den Bau des Amp Camp Amp nur empfehlen. Es ist ein lohnendes Projekt mit exzellentem Klang und viel Raum für eigene Anpassungen.

Grüße
Florian
